一般油罐底板焊縫試漏方法
油罐底板在建成和維修以后必須進行檢漏。常用的方法有：真空箱試漏法、漏磁掃描探傷、氣體檢漏和充水試壓等方法。
罐底焊縫真空檢漏盒抽空器適用于真空試漏法
真空檢漏盒采用薄板做成無底的長方形盒子，盒頂部嚴密地鑲嵌一塊厚玻璃，盒底四周邊沿包有不透氣的海綿橡膠，使盒子嚴密地扣在底板上。盒內用反光的白漆涂刷。盒子上裝抽氣短管和進氣閥。試驗焊縫時，先在焊縫上涂肥皂水，再將真空盒扣上，用真空泵將盒內抽成55kPa的真空度，最好在-70KPa以上;觀察盒內有無氣泡出現，如有氣泡，應作出標志加以焊補。
罐底焊縫真空檢漏盒抽空器常被用來檢查油罐焊縫，特別是圓周焊接部分，不常用于整個罐底。
罐底焊縫真空檢漏盒抽空器安裝在真空箱外部,通過0.5MPa的壓縮空氣產生一定的負壓值,一般在-70KPa以上,實現焊縫的真空檢漏試驗
二、抽空器結構:
罐底焊縫真空檢漏盒抽空器是一個三通結構,吸氣口垂直或采用一定角度都可,一般材質為碳鋼,接口規格為4分外絲聯接;出口聯通大氣;負壓值在-70KPa以上,特別適用于真空盒試驗裝置;

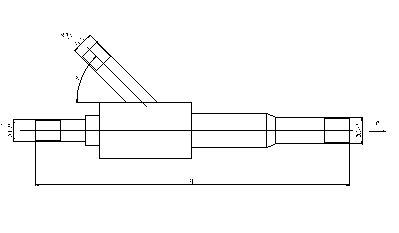

三、設備尺寸： |
混合器
